| 即時特效畫布 |
具有8x4K60 PVW和PGM輸出的⽆邊幕布
|
| 視訊輸⼊ |

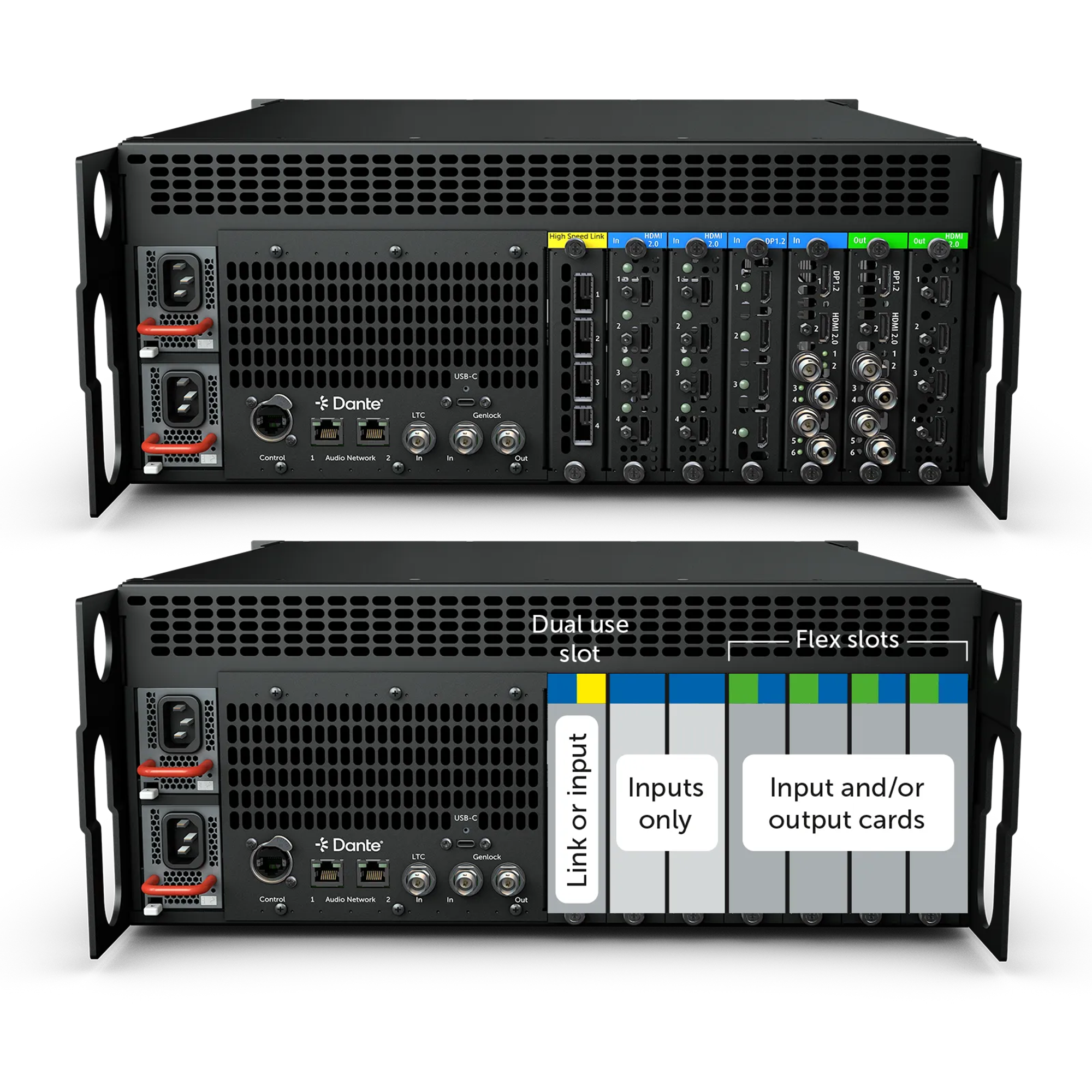

卡插槽最多⽀持7個輸⼊，佔⽤Event Master Gen2卡
– 每個輸⼊卡最多⽀持4 x 4K @60p輸⼊
Standard Encore3 Configuration
– 16 x 4K @60p輸⼊
– 最多4個HD/3G/6G/12G SDI連接器
– 最多9個HDMI™2.0（最⼤600MHz）
– ⾼達5x DisplayPort 1.2（最⼤660MHz）
|
| 視訊輸出 |
卡插槽最多⽀持4個輸出，佔⽤Event Master Gen2卡
– 每個輸出卡最多⽀持4 x 4K @60p輸出
Standard Encore3 Configuration
– 8 x 4K @60p輸出
– 最多4個HD/3G/6G/12G SDI連接器
– 最多5個HDMI™（最多600MHz）
– ⾼達1個DP接⼝（⾼達660MHz）
|
| 同步鎖相 |
透過BNC接頭模擬參考輸⼊/輸出；
SD時為雙級和⿊場，HD時為三級
|
| 程式輸出 |
上限8個節⽬輸出可配置為單屏或平鋪/融合寬屏
可配置為⾼達8x 4096 X 2160 @60p
Independent edge blending/ feathering control for all four sides
|
| 縮放的AUX輸出 |
⽤⼾可定義⾼達8x 4096 x 2160 @60p
每個輸出卡最多⽀持2個AUX輸出
|
| 混合器 |
每個輸出畫⾯可定位的⾮⽐例縮放背景混⾳器
– 獨⽴層轉換或完全預覽/程序轉換
– 每個輸出屏幕預先分配4個可混合/8個單層（上限16個可混合/32個單層）
– 可擴展PIP/關鍵層
|
| 靜態畫⾯存儲 |
⾼達400 HD或100 UHD，取決於導⼊⽂件⼤⼩
|
| 圖層效果 |
– 邊框（硬、軟、光暈）和陰影
– ⾊彩效果
– 亮度、⾊度和剪切/填充鍵
– PIP透過關鍵幀移動
|
| 多畫⾯分割器 |
– 2個4K @60p MultiViewer作為來源，可以傳送到任意輸出或層
– 靈活的可定義佈局
– 監視所有輸⼊和畫⾯PVW和PGM
|
| 可擴展性 |
標準Encore3配置包括：
– 1個四路100 G⾼速擴展鏈路卡，⽤於系統擴展；每個鏈路卡⽀持15* x 4K60輸⼊和輸出
– 2條100G QSFP28 2⽶DAC線纜
– Encore3⾸次發佈時就具備連接2個底盤進⾏擴展的能⼒
鏈接單元以增加適⽤於較⼤的平鋪/混合寬屏應⽤的可⽤輸⼊和輸出
通過4x QSFP28鏈路連接輕鬆擴展，以適合更⼤型顯⽰應⽤；需要四路100G⾼速擴展鏈路卡
|
| HDCP |
HDCP合規性由安裝的卡決定
|
| 控制 |
適⽤於PC或MAC的Event Master⼯具集（V10.x或更⾼版）
Event Master控制器⽹⻚界⾯以太⽹RJ-45，1000/100/10 Mbps⾃動感應
|
| 適⽤性 |
現場維修I/O卡（不可熱插拔）
可熱插拔雙冗餘電源
|
| 尺⼨ |
⾼度：175.5毫⽶（6.9英⼨）-4 RU機架安裝
寬度：431.8毫⽶（17.0英⼨），不含底盤⼿柄，485.3毫⽶（19.1英⼨），含底盤⼿柄
Depth: 590.54 mm (23.3in) from front panel to rear panel without handles or connector protectors, 672.29 mm (26.5in) overall
|
| 重量 |
標準配置：29公斤/64磅；
航空箱運輸的標準配置：48.5公斤/107磅；
空機箱：26.3公斤/58磅
|
| 功率 |
輸⼊功率：100-240Vac、50/60Hz、12-5A (x2)、1,100W
雙重冗餘熱插拔電源
|
| 環境溫度 |
0-40°C/ 32-104°F
|
| 環境濕度 |
0-95% ⾮冷凝（⾮運⾏時）
0-85%⾮冷凝（運⾏時）
|
| 保養 |
3年
|
